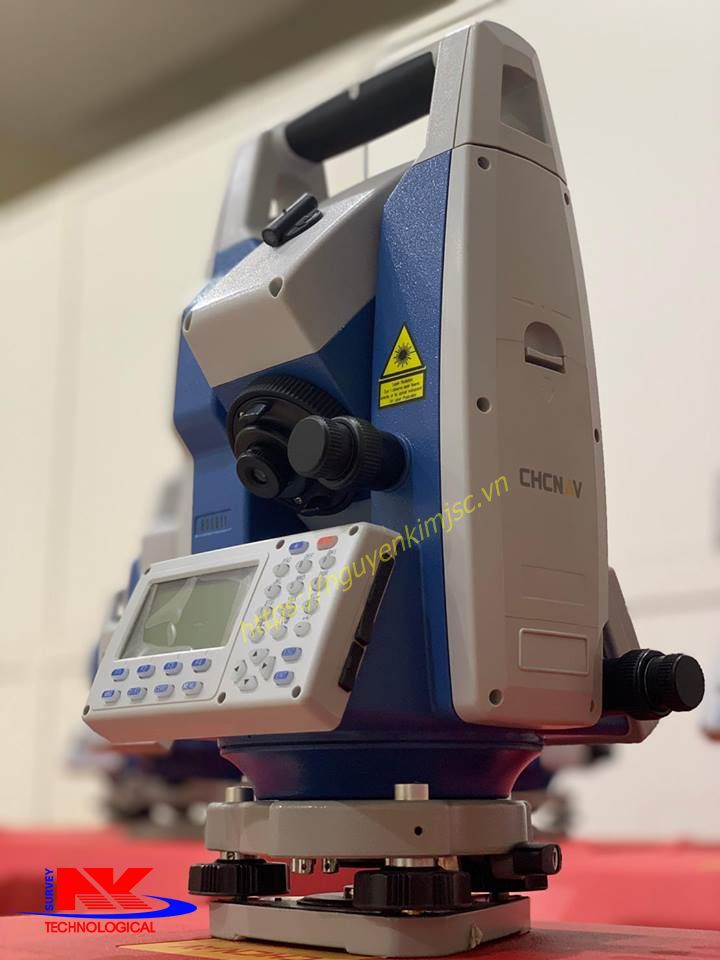

Máy toàn đạc điện tử CHCNAV CTS-112R4

Giới thiệu

Thông số

Tải tài liệu

Sản phẩm liên quan

Đăng ký Sản phẩm

GIỜI THIỆU SẢN PHẨM

CÔNG NGHỆ LÕI

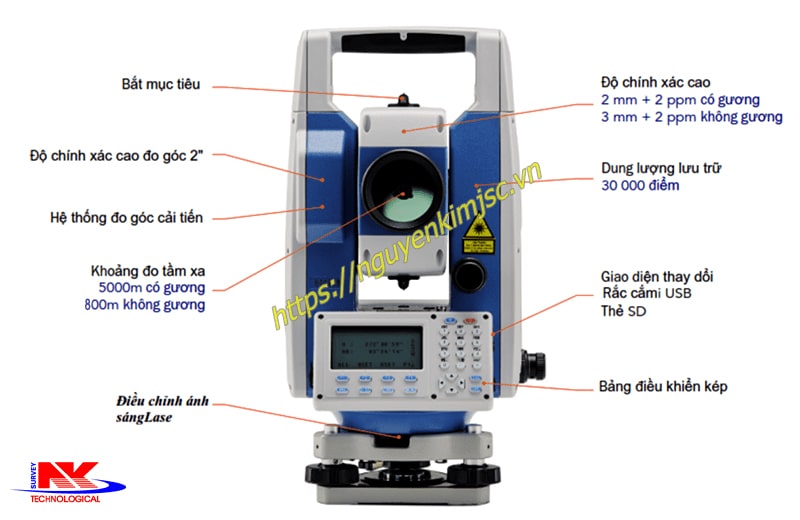

Công việc linh hoạt hơn	Bàn phím kép với bàn phím sáng tăng khả năng xem tối ưu và thuận tiện trong mọi điều kiện môi trường. Nút phím sao [★] thực hiện nhanh các chức năng cần thiết. Điều chỉnh ánh sáng laser được trang bị để thiết lập nhanh chóng trong mọi điều kiện ánh sáng. Cho phép kết nối không có cáp như mini-USB, SD cũng như các cổng COM.
Hiệu suất EDM tốt hơn	CTS-112R₄ là một trong những máy toàn đạc điện tử có tốc độ bắt điểm nhanh nhất với tốc độ đo khoảng cách là 0,3 giây. Phạm vi đo không gương lên tới 800m và đo từ máy tới gương cỡ 5000m.
Dung lượng bộ nhớ lớn	Bộ nhớ trong có thể lưu trữ 30,000 điểm còn với thẻ nhớ SD ngoài hỗ trợ tối đa 32 GB có thể ghi được 245,760,000 điểm
Phần mềm trực quan	Với giao diện trực quan, các phím chức năng đo tắt giúp tăng khả năng đo đạc, năng suất công việc đáng kể.

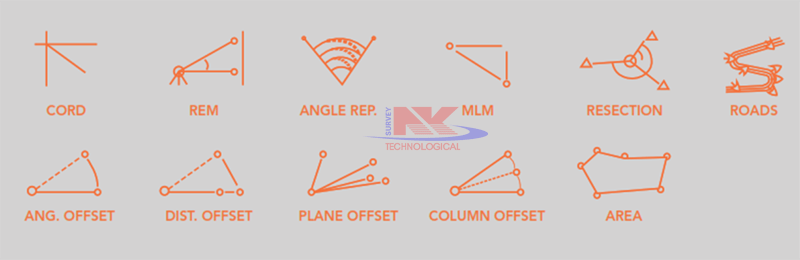

CÁC TÍNH NĂNG PHẦN MỀM
CTS-112R₄ là máy đo đa năng, dễ sử dụng, thiết kế chắc chắn với nhiều ứng dụng tích hợp để giúp công việc của bạn hiệu quả hơn.

THÔNG SỐ KỸ THUẬT

Đo khoảng cách
Đầu ra tia laser	Có gương	Class 1
	Phản chiếu	Class 2
	Không gương	Class 3R
Khoảng cách đo	Có gương	5000m
	Phản chiếu	900m
	Không gương	800m
Độ chính xác	Có gương	2 mm+2 ppm
	Phản chiếu	3 mm+2 ppm
	Không gương	3 mm+2 ppm
Thời gian đo	Gương chuẩn	0.3s
	Gương chạy	0.1s
Loại laser		Laser đỏ
bước sóng		0.65 - 0.69 µm
Loại EDM		Đồng trục
Số đọc nhỏ nhất		0.1mm
Đo góc
Đường kính		79mm
Số đọc nhỏ nhất		tùy chọn 0.1”/1”/5”/10”
Phương pháp truy điểm		Trục ngang: kép, trục dọc: kép
Thấu kính
Ảnh		Đồng trục
Độ dài ống kính		154mm
Khẩu độ ống kính trực quan		50mm
Độ phóng đại		30x
Trường ngắm		1°30'
Khoảng cách lấy nét tối thiểu		1.4m
Chỉ bắt mục tiêu		4 cấp độ sáng
Bù tự động
Hệ thống		Phát hiện cảm biến nhiệt trục kép
Phạm vi làm việc		±3'
Độ chính xác		1"
Laser rọi tâm
Độ chính xác định tâm		1.5mm ở độ cao 1.5m
Đường kính chấm laser		2.5mm
Màn hình
Thể loại	LCD, màn hình số 6 dòng
Bàn phím	28 Chữ và số với đèn nền phím
Bảng điểu khiển	2 bảng
Kích thước màn hình	2.8 inch
Giao diện và ghi dữ liệu
Giao diện	RS232-C, Mini-USB, SD
Bộ nhớ trong	4MB (Lưu trữ cỡ 30,000 điểm)
Bộ nhớ ngoài	Lên tới 32GB(Lưu trữ lên tới 245,760,000 điểm
Nguồn sử dụng
Loại pin	Pin lithium
Điện áp pin	DC 7.4V 3100mAh
Thời gian hoạt động	Đo góc/ khoảng cach liên tục trong 8h Chế độ đo góc liên tục trong 16 giờ
Thời gian sạc	Khoảng 3 giờ
Điều kiện môi trường
Nhiệt độ hoạt động		"-20°C đến +50°C"
Khả năng chống bụi và nước		IP55
Kích thước và trọng lượng
Kích thước		160 x 150 x 330mm
Trọng lượng		5.2 kg

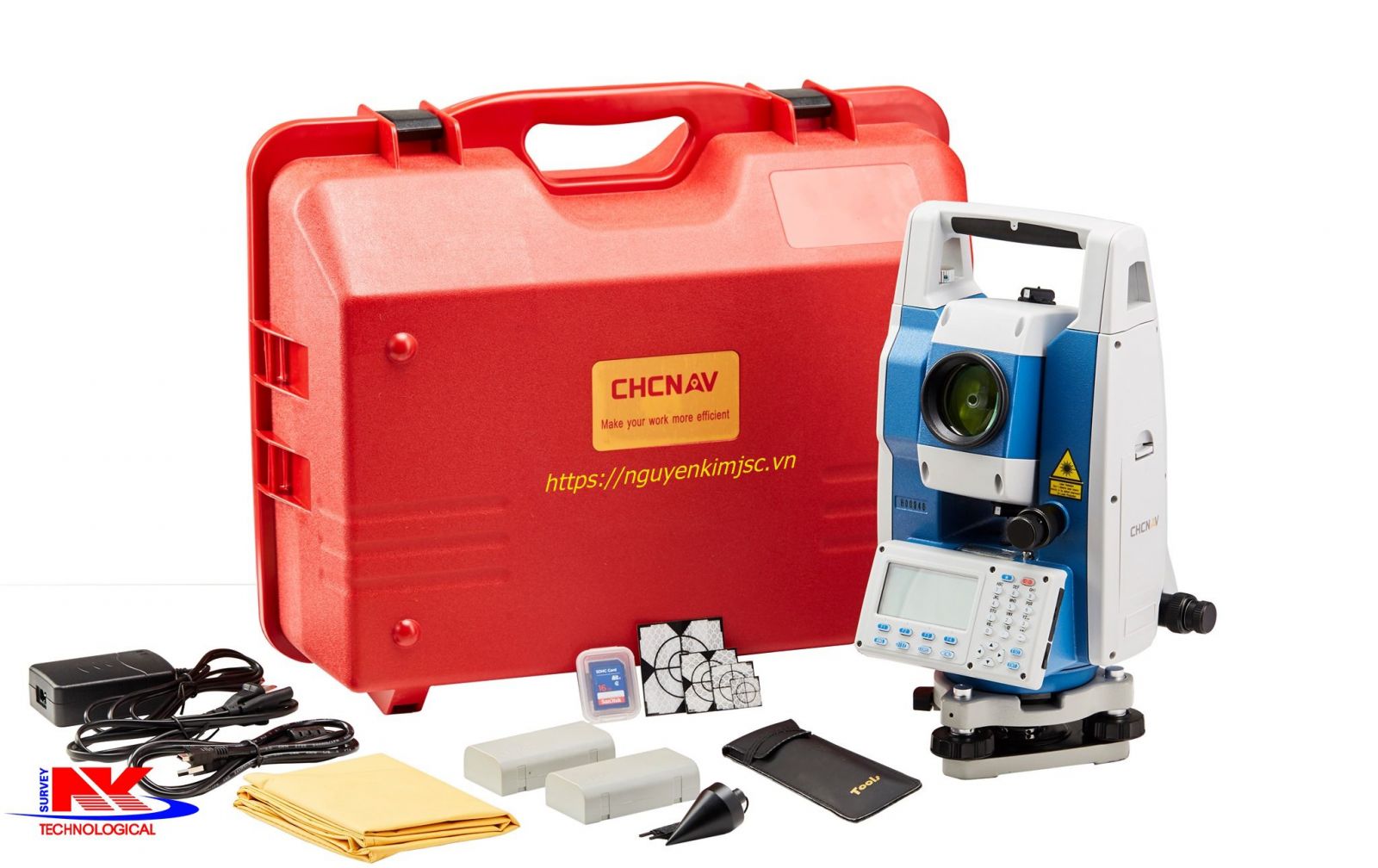

Phụ kiện đi kèm máy toàn đạc CHCNAV CTS-112R₄ bao gồm:
1. Một máy toàn đạc điện tử CTS-112R₄ chính hãng.
2. Một hộp máy chính hãng CHCNAV.
3. Một sạc pin chính hãng CHCNAV.
4. Hai pin sạc chính hãng CHCNAV.
5. Một thẻ SD 16 Gb truyền số liệu.
6. Một bộ tăm chỉnh.
7. Một chân hợp kim nhôm.
8. Một sào gương.
9. Một gương.
