GIỜI THIỆU SẢN PHẨM

Tiếp nối sự thành công của các thế hệ máy dòng i của CHC đã được quý khách hàng tin tưởng và đánh giá cao như máy thu

Công ty Cổ phần Công nghệ Nguyễn Kim tiếp tục giới thiệu tới khách hàng sản phẩm GNSS-RTK i89, dòng sản phẩm tích hợp đầy đủ các tính năng mới nhất bao gồm GNSS siêu khỏe, IMU siêu nhậy, ổn định và đo đạc với hình ảnh trực quan, chính xác, đặc biệt kích thước nhỏ, giảm thiểu sự mệt mỏi trong quá trình làm việc.

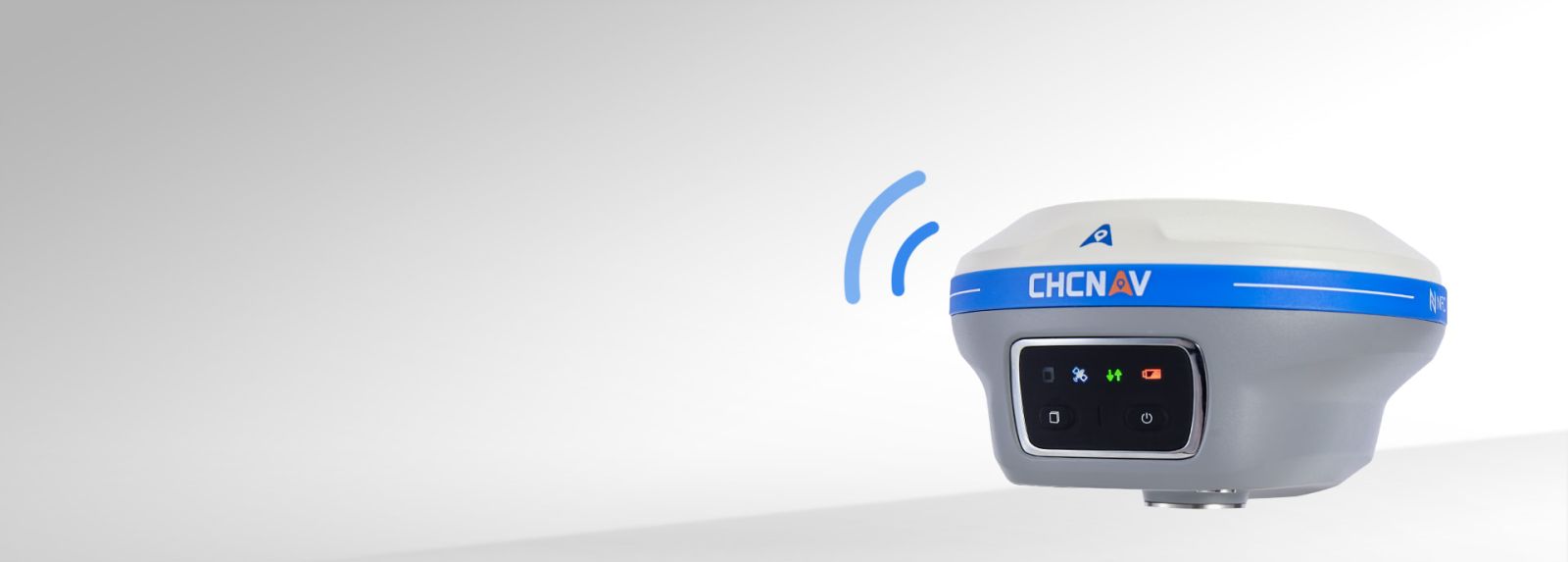

ISTAR 2.0 & GIẢM THIỂU ảnh hưởng của hoạt động do tầng điện ly.

I89 GNSS mang lại hiệu suất chưa từng có với 1408 kênh và chip SoC tích hợp để theo dõi toàn bộ chòm sao. Các thuật toán mạnh mẽ giúp tăng tỷ lệ fix lên 15%, ngay cả trong môi trường khắc nghiệt. CHCNAV iStar2.0 và công nghệ loại bỏ nhiễu tầng điện ly mang lại tỷ lệ fix đáng tin cậy vượt trội 96%, lý tưởng cho các vùng vĩ độ thấp có hoạt động tầng điện ly cao. Giảm thiểu ảnh hưởng đa đường dẫn của nó đảm bảo các phép đo RTK chính xác và độ tin cậy chưa từng có.

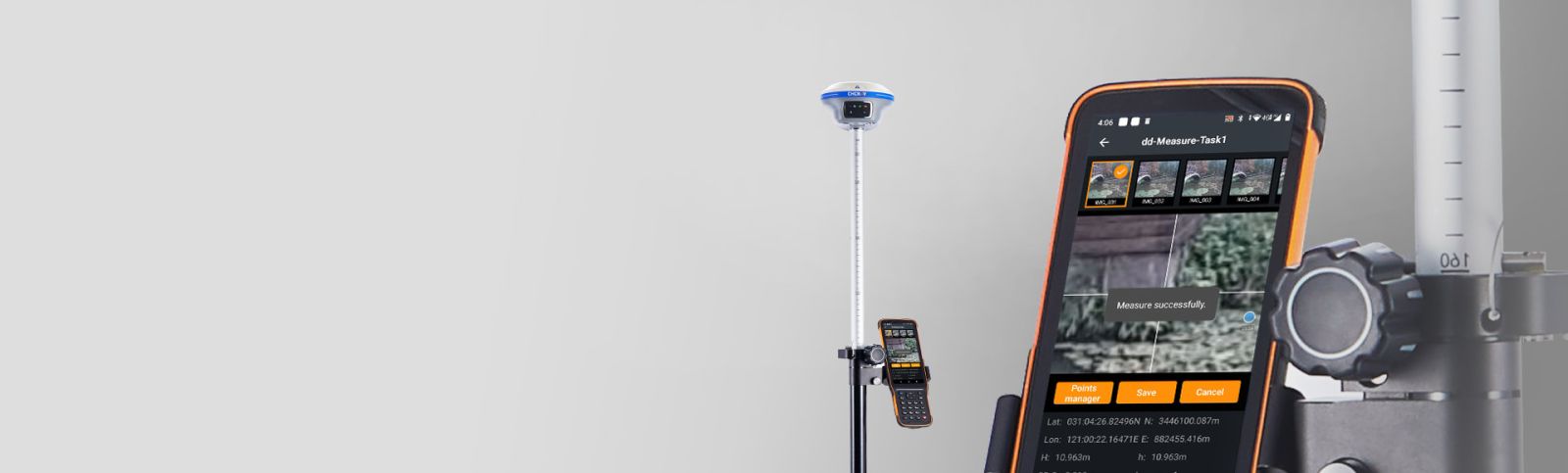

ĐIỀU HƯỚNG TRỰC QUAN TRONG BỐ TRÍ

Điều hướng trực quan của i89 đơn giản hóa các hoạt động tại hiện trường, tiết kiệm tới 50% thời gian của ngay cả những người vận hành thiếu kinh nghiệm nhất. Bằng cách tích hợp chặt chẽ các công nghệ, hệ thống GNSS, IMU và Visual của i89 có độ tin cậy cao hơn 10 lần so với GNSS dựa trên con quay hồi chuyển tiêu chuẩn. Bộ xử lý 1,5 GHz cho phép camera kép hoạt động liền mạch, trong khi Wi-Fi thích ứng 5,8 GHz đảm bảo truyền dữ liệu AR nhanh chóng. Công nghệ Virtual Pole Tip™ (VPT™) cho phép hiển thị trực quan các điểm trong thời gian thực trong thiết kế dự án CAD. AR Stakeout đa năng hỗ trợ nhiều ứng dụng, bao gồm bố trí tuyến tính, dựa trên CAD, bố trí điểm ranh giới, v.v.

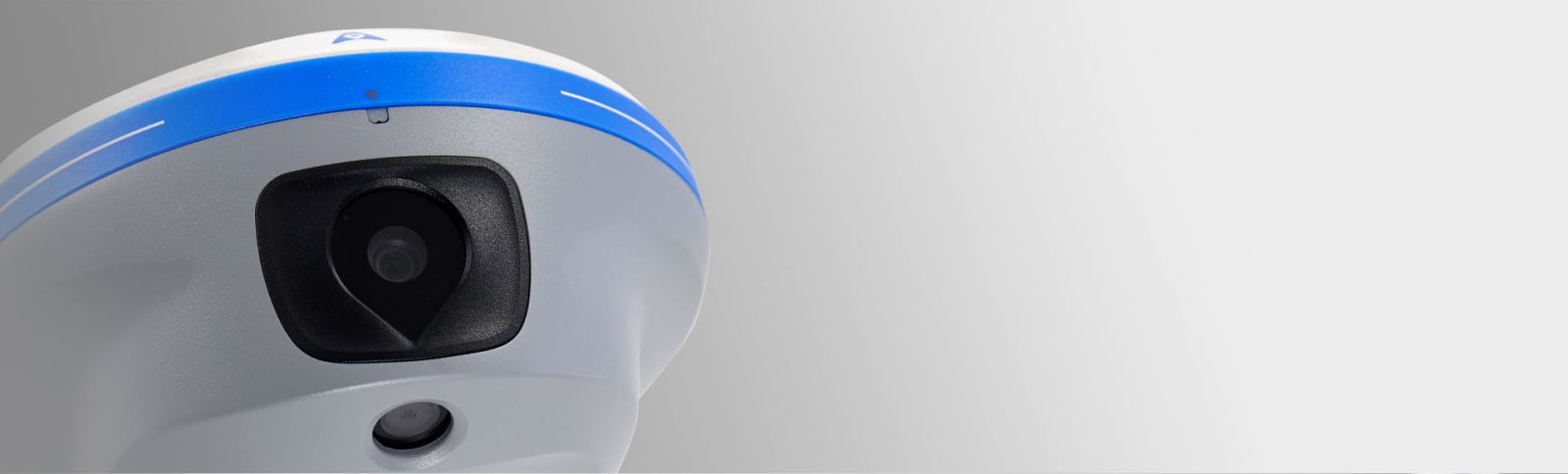

KHẢO SÁT BẰNG HÌNH ẢNH XUẤT SẮC

I89 mang lại khả năng quan sát cực tốt cho việc khảo sát GNSS, cho phép đo chính xác các điểm nơi tín hiệu bị cản trở hoặc việc truy cập khó khăn hoặc không an toàn. Các camera cao cấp của i89 cho phép trích xuất tọa độ 3D ở cấp độ khảo sát từ video trong thế giới thực, mang lại hiệu quả và độ tin cậy. Chế độ chụp toàn cảnh động với độ chồng phủ 85% giúp cải thiện hiệu suất thêm 60% để có độ chính xác vượt trội. Việc tích hợp dữ liệu IMU có độ chính xác cao vào thuật toán quang trắc video giúp cải thiện đáng kể hiệu suất đo điểm.

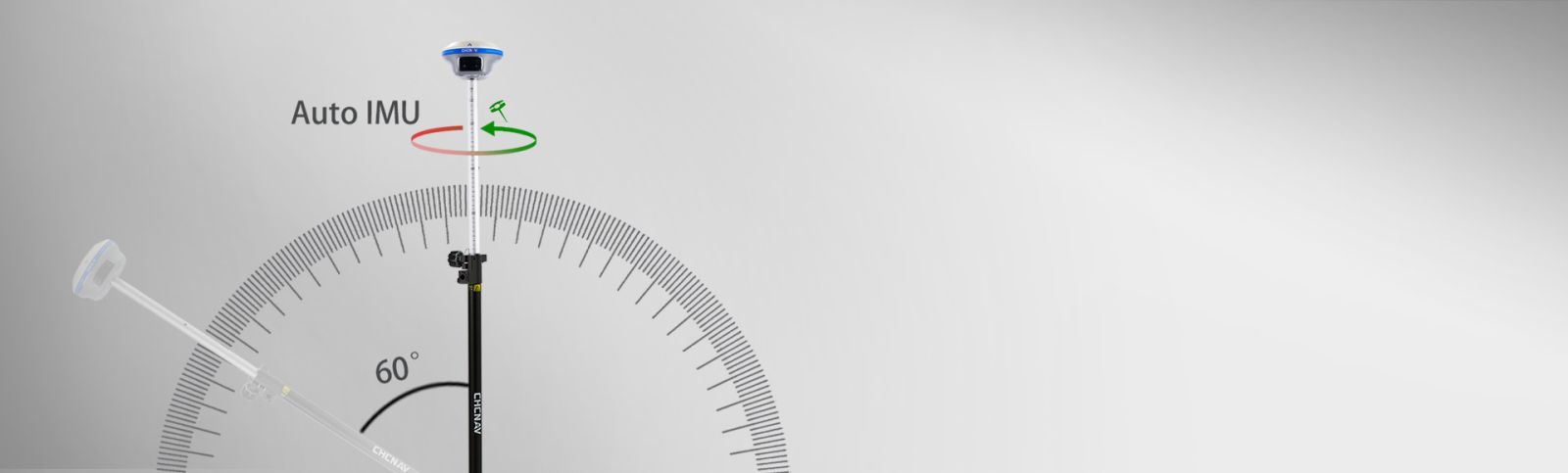

CÔNG NGHỆ AUTO-IMU

Hiệu quả và độ chính xác trong mọi phép đo IMU tự động với tần số 200 Hz tích hợp, không bị nhiễu của i89 giúp loại bỏ nhu cầu khởi tạo thủ công và cung cấp các phép đo đáng tin cậy. Tự động bù độ nghiêng cột đảm bảo độ chính xác trong phạm vi 3 cm trên phạm vi nghiêng 60 độ, tiết kiệm tới 30% thời gian trong khi vẫn duy trì độ chính xác.

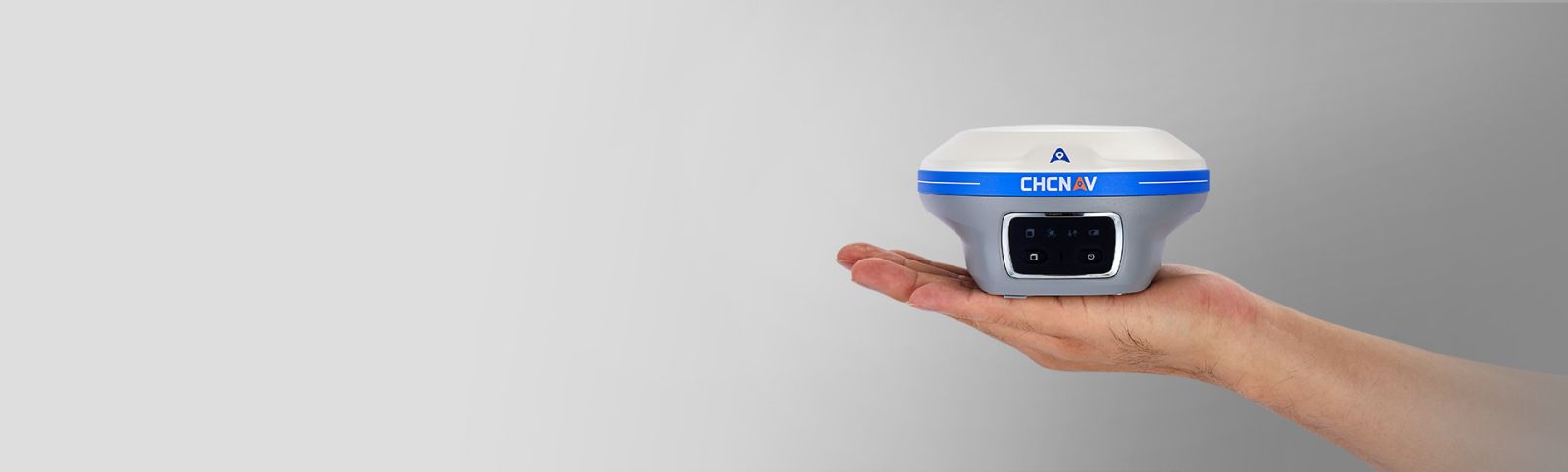

THỜI GIAN LÀM VIỆC 16,5H & THIẾT KẾ VỚI CHUẨN IP68

Pin mật độ năng lượng cao của i89 cho thời gian hoạt động lên tới 16,5 giờ. Tính năng sạc nhanh, thông minh 18W của i89 giúp sạc đầy pin chỉ trong 3 giờ giúp tăng hiệu quả hoạt động và kéo dài tuổi thọ pin hơn nữa. Thiết kế nhỏ gọn chỉ nặng 750g của thiết bị vừa khít với GNSS, IMU và hai camera vào một đầu thu bỏ túi thông qua khả năng tích hợp camera tối ưu. i89 được xếp hạng tiêu chuẩn IP68 và có thể chịu được rơi tự do từ độ cao 2m.

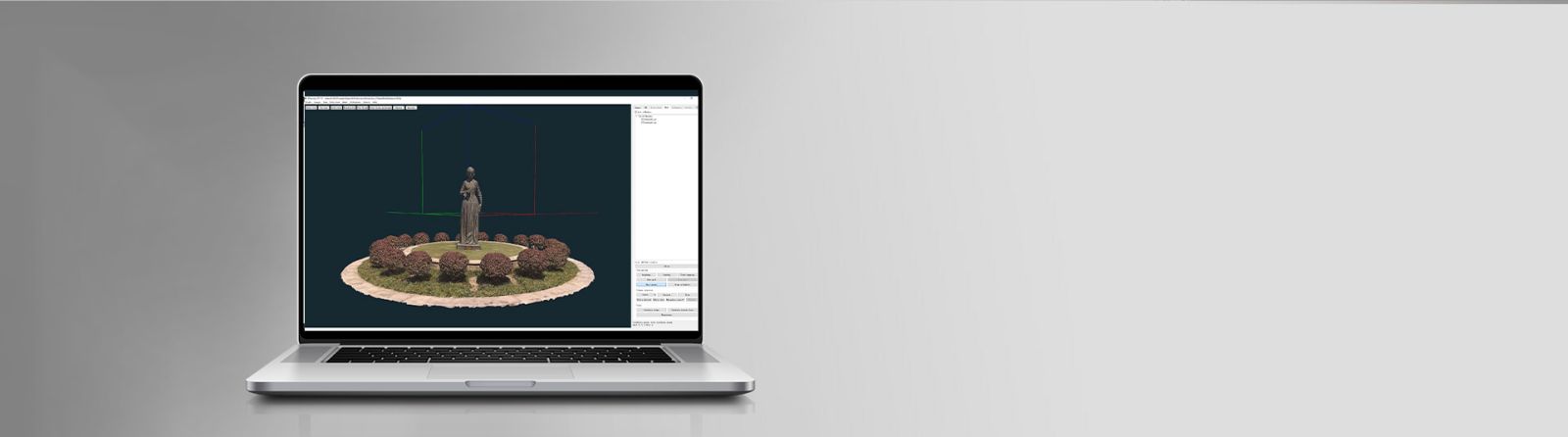

MÔ HÌNH 3D HIỆU QUẢ

Thuật toán chụp ảnh video của i89 cho phép tạo mô hình 3D của các tòa nhà, mặt tiền và tượng đài. Nó cho phép kết hợp dữ liệu máy bay không người lái và GNSS RTK một cách hiệu quả để tạo mô hình 3D hiệu quả trên các khu vực rộng lớn, khắc phục các biến dạng điển hình liên quan đến máy ảnh gắn trên máy bay không người lái. Ngoài ra, khả năng tương thích của i89 với phần mềm mô hình 3D tiêu chuẩn công nghiệp đảm bảo tính linh hoạt và thuận tiện cho người dùng.

THÔNG SỐ KỸ THUẬT

Hiệu suất GNSS
Số kênh	1408 kênh
GPS	L1C/A, L2C, L2P(Y), L5
GLONASS	L1, L2, L3*
Galileo	E1, E5a, E5b, E6*
Beidou	B1I, B2I, B3I, B1C, B2a, B2b
QZSS	L1C/A, L1C, L2C, L5, L6*
NavIC	L5*
PPP	B2b-PPP
SBAS	EGNOS (L1, L5)
Độ chính xác GNSS
RTK	Mặt bằng: 8 mm + 1 ppm RMS \| Độ cao: 15 mm + 1 ppm RMS
PPK	Mặt bằng: 3 mm + 1 ppm RMS \| Độ cao: 5 mm + 1 ppm RMS
PPP	Mặt bằng: 10cm \| Độ cao: 20cm
Tĩnh chính xác	Mặt bằng: 2.5 mm + 0.1 ppm RMS \| Độ cao: 3.5 mm + 0.4 ppm RMS
Tĩnh và tĩnh nhanh	Mặt bằng: 2.5 mm + 0.5 ppm RMS \| Độ cao: 5 mm + 0.5 ppm RMS
GNSS sai phân	Mặt bằng: 0.4 m RMS \| Độ cao: 0.8 m RMS
Tự động	Mặt bằng:1.5 m RMS \| Độ cao: 2.5 m RMS
Bố trí hình ảnh	Mặt bằng: 8 mm + 1 ppm RMS Độ cao: 15 mm + 1 ppm RMS
Khảo sát hình ảnh	Khoảng 2~4 cm, Phạm vi 2~15 m
Tần suất định vị	1 Hz, 5 Hz and 10 Hz
Thời gian fix	Khởi động nguội: < 45 s, Khởi động nóng: < 10 s, Thu nhận tín hiệu: < 1 s
Tần số IMU	200 Hz, IMU tự động
Bù nghiêng	0-60°
Độ chính xác bù nghiêng IMU	Nhỏ hơn 8 mm + 0.7 mm/° độ nghiêng
Môi trường
Nhiệt độ	Vận hành: -40°C to +65°C (-40°F to +149°F); Bảo quản: -40°C to +85°C (-40°F to +185°F)
Độ ẩm	100% không ngưng tụ
Tiêu chuẩn bảo vệ	IP68(6) (Theo IEC 60529)
Chống sốc	2m
Chống nước	Chống nước xâm nhập trong môi trường khó khăn
Điện
Công suất tiêu thụ	2.2 W
Sạc nhanh	18 W QC. đầy trong 3 giờ
Thời gian làm việc	UHF/ 4G RTK Rover không camera: tới 16.5 h \| Khảo sát, bố trí trực quan: tới 9.5 h \| UHF RTK Base: tới 10 h \| Tĩnh: tới 22 h
Nguồn ngoài	5 V / 2 A
Phần cứng
Kích thước	Φ133 mm x 87 mm (Φ 5.24 in × 3.43 in）
Trọng lượng	750 g
Tấm đèn trước	4 đèn, 2 nút vật lý
Cảm biến nghiêng	Tự động bù nghiêng
Camera
Phân giải	2 MP & 5 MP
Trường nhìn	75°
Tốc độ khung hình	25 fps
Nhóm ảnh	Method: video photogrammetry. Rate: typically 2 Hz, up to 25 Hz. Max. capture time: 60s with an image group size of appr. 60 MB
Đặc trưng	LandStar™software,support Visual Navigation, Visual Stakeout, Visual Survey, 3D Modeling(8)
Kết nối
Mạng không dây	NFC
Wifi	802.11 b/g/n/ac, 5.8 GHz & 2.4 GHz, access point mode
Bluetooth	v4.2, backward compatible
Cổng	1 x USB Type-C port (external update) 1 x UHF antenna port (TNC female
Anten UHF	Standard internal Tx/Rx: 410 - 470 MHz Transmit Power: 0.5 W, 1 W Protocol: CHC, Transparent, TT450, Satel Link rate: 9 600 bps to 19 200 bps Range: Typical 3 km, up to 8 km with optimal conditions
Định dạng dữ liệu	RTCM 2.x, RTCM 3.x, CMR input / output HCN, HRC, RINEX 2.11, 3.02 NMEA 0183 output NTRIP Client, NTRIP Caster
Lưu trữ	8 GB high-speed memory
Tương thích với luật và quy định
Tiêu chuẩn quốc tế	NGS Antenna Calibration, IEC 62133-2:2017+A1, IEC 62368- 1:2014, UN Manual Section 38.3
Phần mềm	Landstar

ỨNG DỤNG THỰC TẾ GNSS-RTK i89

Khảo sát và bố trí với hình ảnh trực quan

Support GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3, Galileo E1/E5a/E5b, SBAS and L-Band
Low noise amplifier and high gain
Millimeter level phase center error with outstanding stability and repeatability
Strong capability of tracking satellites at low elevation angle
Superior waterproof and dustproof design
